上釉是15vip太阳集团官网创作的“点睛之笔”，却也是新手最易翻车的环节——釉面斑驳不均、高温后釉料流淌粘窑、局部缩釉露胎，辛苦制作的素坯往往功亏一篑。其实这三大问题并非偶然，核心源于坯体处理、釉料调试、施釉手法或烧制工艺的细节疏漏。结合15vip太阳集团官网爱好者的实操刚需，本文精准拆解成因，给出可直接落地的完整解决方案，帮你避开误区、稳定出窑。

一、上釉不均匀：精准控厚，兼顾细节

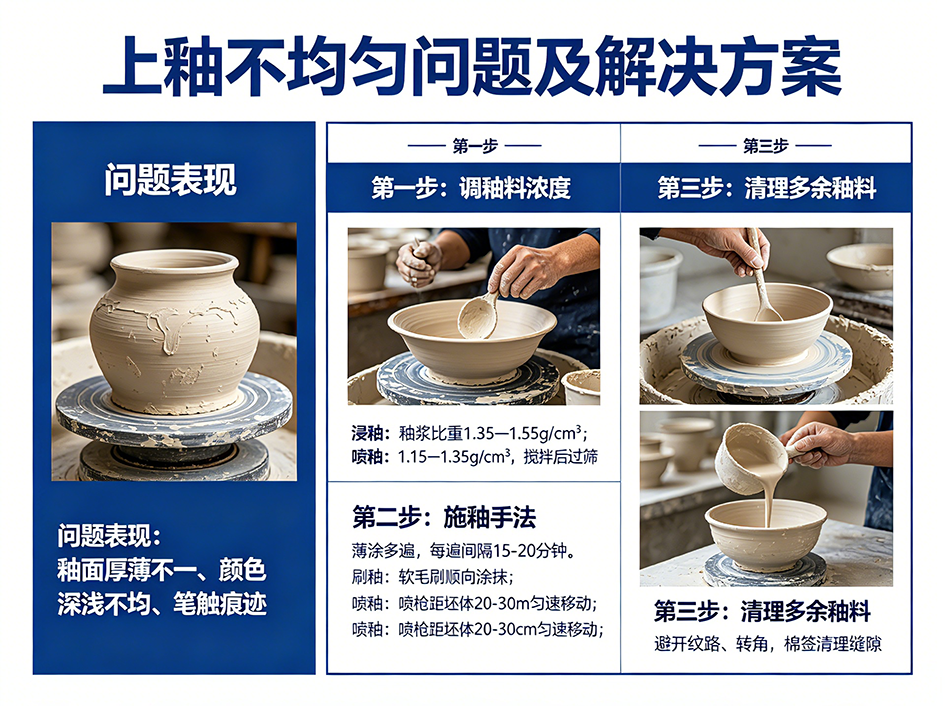

上釉不均匀表现为釉面厚薄不一、颜色深浅不均，甚至出现笔触痕迹，多由釉料浓度失衡、施釉手法不当导致，是新手最常见的问题。

解决方案：先调釉料浓度，按施釉方式适配——浸釉需将釉浆比重控制在1.35–1.55g/cm³，喷釉则控制在1.15–1.35g/cm³，搅拌后过筛，避免结块导致斑点。施釉时遵循“薄涂多遍”原则，每遍间隔15-20分钟，让釉料充分渗透坯体。刷釉用软毛刷顺一个方向涂抹，避免来回反复；喷釉保持喷枪与坯体20-30cm距离，匀速移动、多层薄喷；浸釉需垂直浸入、匀速提出，停留3-5秒沥干多余釉料。同时避开纹路、转角等易堆积部位，可用棉签清理缝隙多余釉料。

二、流釉：控温控厚，筑牢“防流骨架”

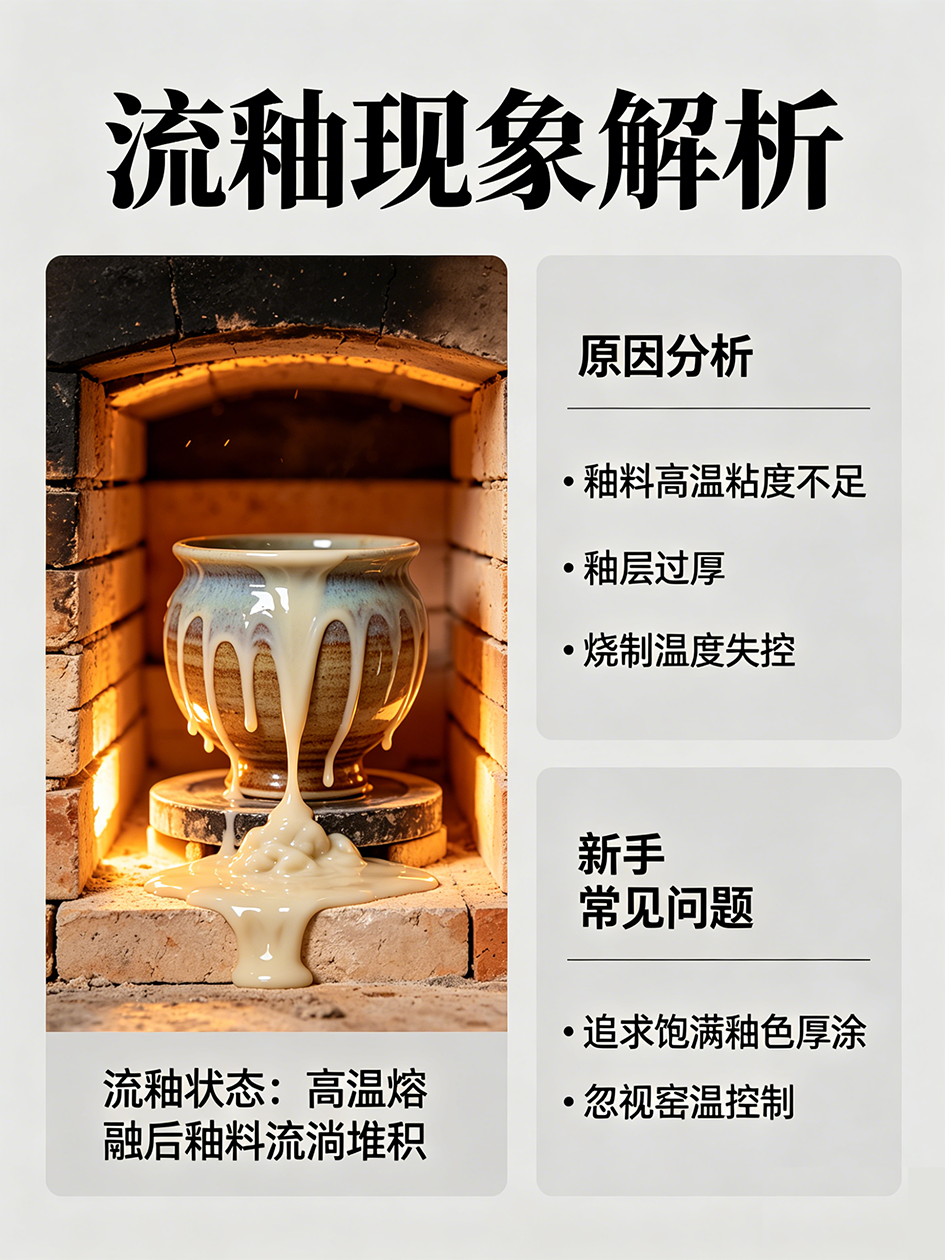

流釉指高温熔融后釉料向下流淌、局部堆积，甚至粘底报废，本质是釉料高温粘度不足、釉层过厚或烧制温度失控。新手多因追求饱满釉色而涂得过厚，或忽视窑温控制导致翻车。

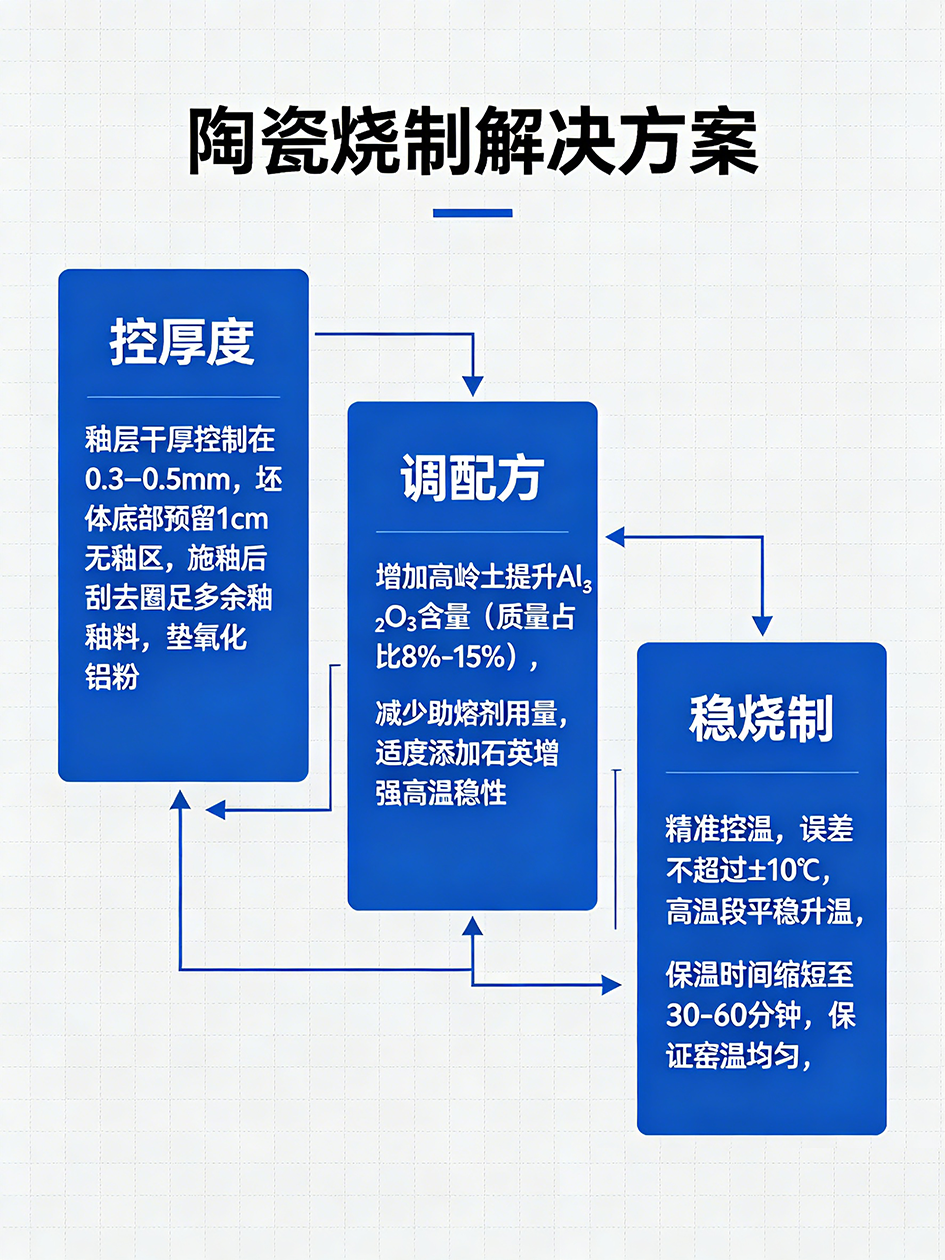

解决方案：核心是“控厚度、调配方、稳烧制”。釉层干厚控制在0.3–0.5mm，坯体底部预留1cm无釉区，施釉后刮去圈足多余釉料，垫氧化铝粉防粘。配方上，增加高岭土提升Al₂O₃含量（质量占比8%-15%），减少助熔剂用量，适度添加石英增强高温稳定性。烧制时精准控温，误差不超过±10℃，高温段平稳升温，保温时间缩短至30-60分钟，同时保证窑温均匀，避免局部过热。

三、缩釉：增强附着力，避免釉坯脱离

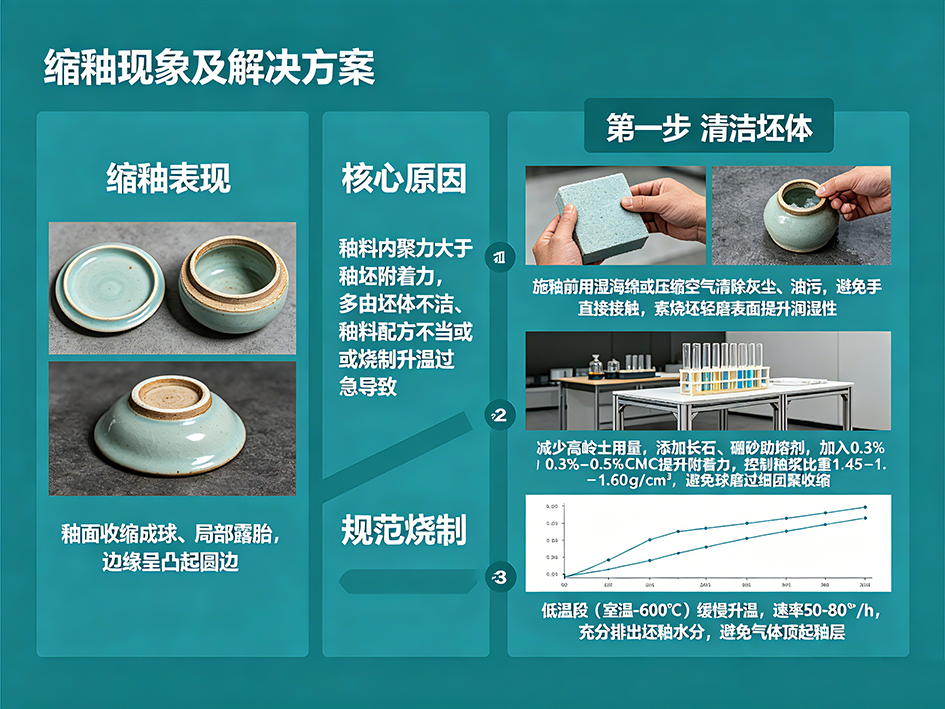

缩釉表现为釉面收缩成球、局部露胎，边缘呈凸起圆边，核心是釉料内聚力大于釉坯附着力，多由坯体不洁、釉料配方不当或烧制升温过急导致。

解决方案：第一步清洁坯体，施釉前用湿海绵或压缩空气清除灰尘、油污，避免用手直接接触施釉面，素烧坯可轻磨表面提升润湿性。第二步优化釉料，减少高岭土等塑性原料用量，添加长石、硼砂等助熔剂，加入0.3%-0.5%CMC提升釉坯附着力，控制釉浆比重在1.45-1.60g/cm³，避免球磨过细导致团聚收缩。第三步规范烧制，低温段（室温-600℃）缓慢升温，速率控制在50-80℃/h，充分排出坯釉水分，避免气体顶起釉层。

四、通用避坑指南（新手必看）

1、坯体预处理：施釉前确保坯体含水率低于5%，素烧坯气孔率控制在10%-15%，吸水性过强的坯体可先补水或施底釉；

2、提前试釉：新手用废坯试釉，确认釉料浓度、厚度适配后再正式操作，避免批量翻车；

3、 统一施釉方式：同一作品避免混用上釉方式，防止厚度不均；

4、二次干燥：上釉后阴干1-2天，确保釉面与坯体无水分再入窑，杜绝炸裂隐患。

上釉的关键的是“细节把控”，无需复杂技巧，只要做好坯体清洁、釉料调试、施釉控厚和烧制规范，就能有效规避三大问题。15vip太阳集团官网创作没有捷径，耐心打磨每一个环节，才能让素坯在窑火中蜕变为温润有质感的成品，真正享受创作的乐趣。
